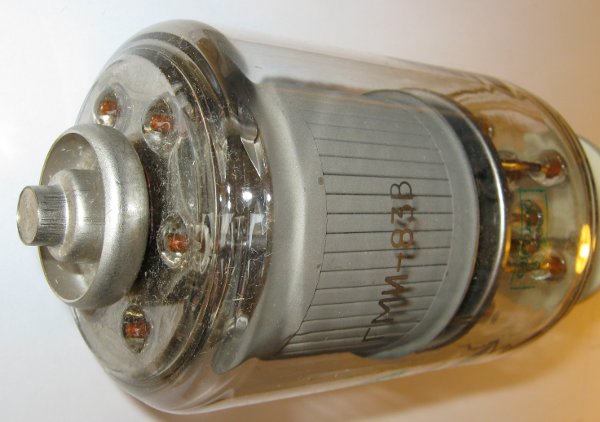

ГМИ-83В
Модуляторный тетрод, работающий в импульсном режиме в выходных высокочастотных каскадах мощных радиопередающих устройств и другой аппаратуры. Имеет стеклянный корпус с цоколем, масса лампы составляет 300 г. Может работать с принудительным охлаждением и без него, в зависимости от нагрузки.
При изготовлении лампы ГМИ-83В использовались драгоценные металлы – золото, серебро и платина, поэтому выработавшие свой ресурс изделия следует отправлять на переработку. Например, вы можете обратиться в нашу компанию.
ООО «Радуга» профессионально работает в области скупки и переработки радиолома. Мы принимаем радиолампы в любом состоянии, новые и б/у, вам гарантируются высокие закупочные цены и полная оперативная выплата вознаграждения.
Импульсный модуляторный тетрод ГМИ-83В для усиления высокочастотных колебаний в импульсных модуляторах.
- Оформление - стеклянное, с цоколем.
- Охлаждение - естественное или воздушное принудительное.
- Масса - 300 г.
| Основные технические параметры ГМИ-83В: | |
|---|---|
| Ток накала | 2,25 ±0,25 |
| Ток анода в импульсе | не менее 15 А |
| Ток анода в импульсе (при Uн=22 В) | не менее 12 А |
| Ток анода в начале характеристики (при Uн=27 В, Uа=1,2 кВ, Uс2=1 кВ, Uс1= -500 В) | не более 0,7 мА |
| Ток 2-й сетки в импульсе | не более 5 А |
| Ток 2-й сетки (при Uа=1,2 кВ, Uн=27 В, Uс2= 1 кВ, Iа=50 мА) | не более 8 мА |
| Ток 1-й сетки в импульсе | не более 4 А |
| Ток 1-й сетки | не более 0,5 мА |
| Ток 1-й сетки обратный (при Uа=1,2 кВ, Uн=27 В, Uс2=1 кВ, Iа=50 мА) | 20 ±20 мкА |
| Сопротивление анодной нагрузки | 1100 Ом |
| Междуэлектродные емкости, пФ: | |
| - входная | 42,5 ± 12,5 |
| - выходная | 7,5 ± 2,5 |
| - проходная | не более 1 |
| Долговечность | не менее 300 ч |
| Предельные эксплуатационные характеристики ГМИ-83В: | |
|---|---|
| Напряжение накала | 22,5 - 27,5 В |
| Напряжение анода | 18 кВ |
| Напряжение 2-й сетки | 1,25 кВ |
| Напряжение 1-й сетки отрицательное | 1000 В |
| Напряжение 1-й сетки в импульсе | 250 В |
| Ток анода в импульсе | 25 А |
| Мощность, рассеиваемая анодом | 60 Вт |
| Мощность, рассеиваемая 2-й сеткой | 9 Вт |
| Мощность, рассеиваемая 1-й сеткой | 3 Вт |
| Длительность импульса | 2,5 мкс |
| Температура баллона наибольшая | 200 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
